WS027SH お財布ケータイ化計画
- Abstract 非接触型ICカードによる電子取引モジュールの携帯電話利用 (以下、お財布ケータイ) について、 非搭載携帯電話への機能埋め込みを行い電子取引を実施する。
- Introduction パーソナルコンピュータに限りなく近い多機能の携帯電話 (以下、スマートフォン) について、日本で使用する際に一つの問題がある。日本独自のに近いサービスを受ける事ができない事である。 日本の携帯市場で行われているサービスの一つである電子マネーについてはFerica用IC内蔵を行い、各通信キャリアが提供するプラットフォームに則ったアプリケーションからの使用が基本となっている。スマートフォンについては基本コンピュータメーカ提供の基本ソフトを使用し、各通信キャリアの提供から離れたアプリケーション環境となる。その為、スマートフォンについてはこれらのサービスを受ける事が困難である。 昨今の非接触ICによる電子取引については機会も多くサービスを受けられない場合、使用者へは著しい不便が強いられる事となる。その為、非対応とならざるを得ないスマートフォンについては対応が必要となり、今回の一連の作業へと至る。また携帯電話への機能搭載であり本体と本体カバーへの挟み込み、ならびに外側への接着は認めないものとして作業を実施。
- Method お財布ケータイを実装するにあたってサービスに結び付けられた非接触ICの埋め込みが必要となる。 埋め込み用モジュール選定として、「個人特定不能なプリペイド型であること」、「非接触による入金」、「簡単な手続きで発行が可能である」、「使用可能に恵まれた規格であり環境である」事を条件に選定。 プリペイド型でありATM (自動出納機) による非接触入金、田舎でも使える環境が提供されている、費用が300円である事から、セブンアンドアイホールディングス株式会社の"nanaco"を埋め込み用モジュールとして選定。 なおnanacoはカード型の提供となり、携帯電話とはサイズが異なる為幾つかの加工を施す。 主に外側のカバーの削りのみとし、規約である「IC解析」には当たらない加工となる。なお、カード裏面のサービス固有番号を控える事で今後のトラブルも可能な限り避けることを前提の加工を実施する。
- Result nanacoのカードを解体を行い、nanacoのダウンサイズおよび薄化加工を実施。 カードの3層構成 「表面(厚)、回路用シート、カード裏面(厚)」の接着剤による部分的な固定を確認。全体のカッターナイフによる研磨の後、空洞部分の突貫、ならびに表面、裏面の部分的な引剥による薄化。ただし、表面側 (絵柄が存在する面) については回路シートと接続された導体が存在し、全ての引剥を行うことは困難である。そのため、部分的に残す事となる。引剥の後、露出回路を残し不要部分を切断を実施。Fig1の解体図となる
- Conclusion お財ケータイ生活が過ごせる事となるが物凄い地味。当たり前故か加工中は周囲に誰かが居ないとモチベーションがあがらない作業である事を認識。結果としてはWS027SHユーザへは話のタネになるかと考える。現在確認している問題については、nanaco限定である事を除いては、更なるダウンサイズと内蔵を行うカード強度向上が考えられる。 Fig1外周回路の細化による断線のリスクがややあるほか、Fig.6側面から見て片面が膨れていることが確認でき、要改善。
- Reference
- nanaco 契約条項
- nanaco公式ページ
- Ferica - Wikipedia
- FeliCa Library
- flux PIT mobile
- Acknowledgements 本作業を行うに当たり助言を下さった周囲の皆様に感謝します。
ので埋め込み(ﾟ∀ﾟ)。 後悔していない。
のでnanaco解体 (ﾟ∀ﾟ)=3。

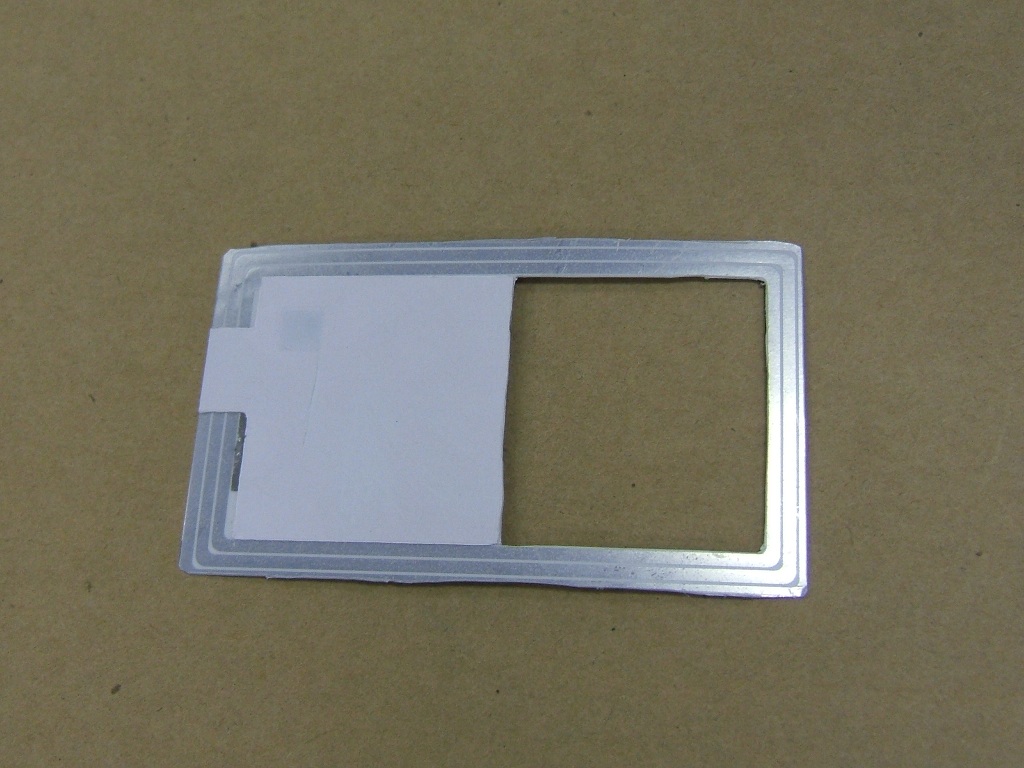

Fig1. 加工済みnanaco
残った表部分についてはカッターナイフとサンドペーパー (#800～#1000) にて研磨を行い、Fig2までの薄化が可能。

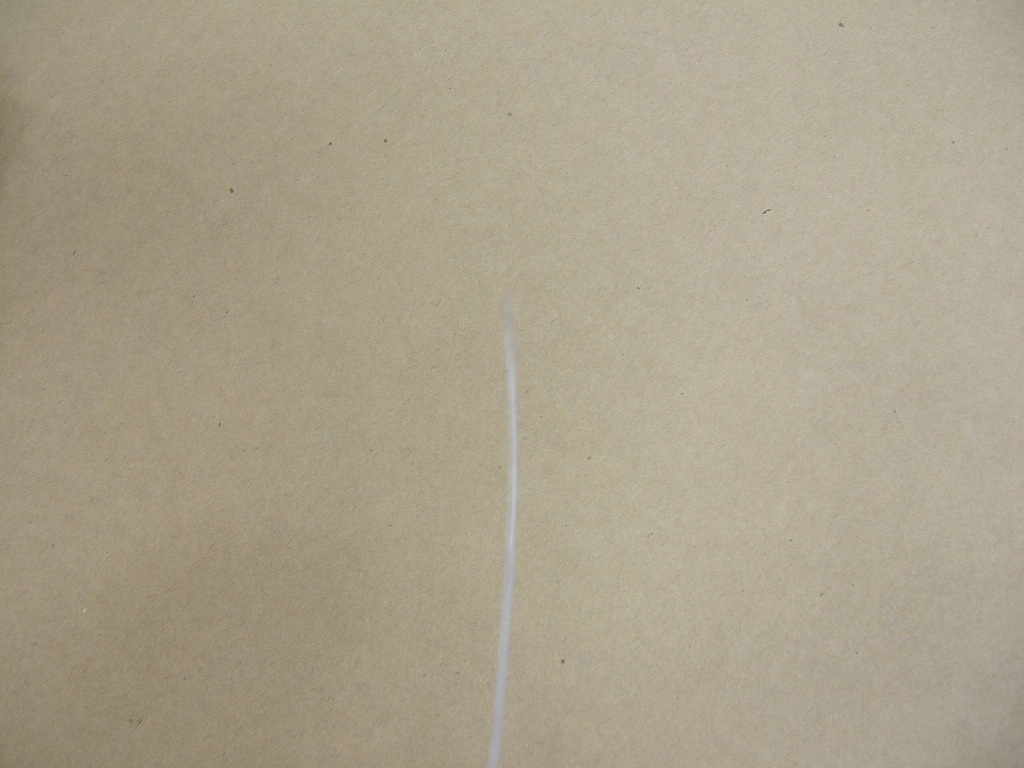

Fig2. 薄化済みnanaco

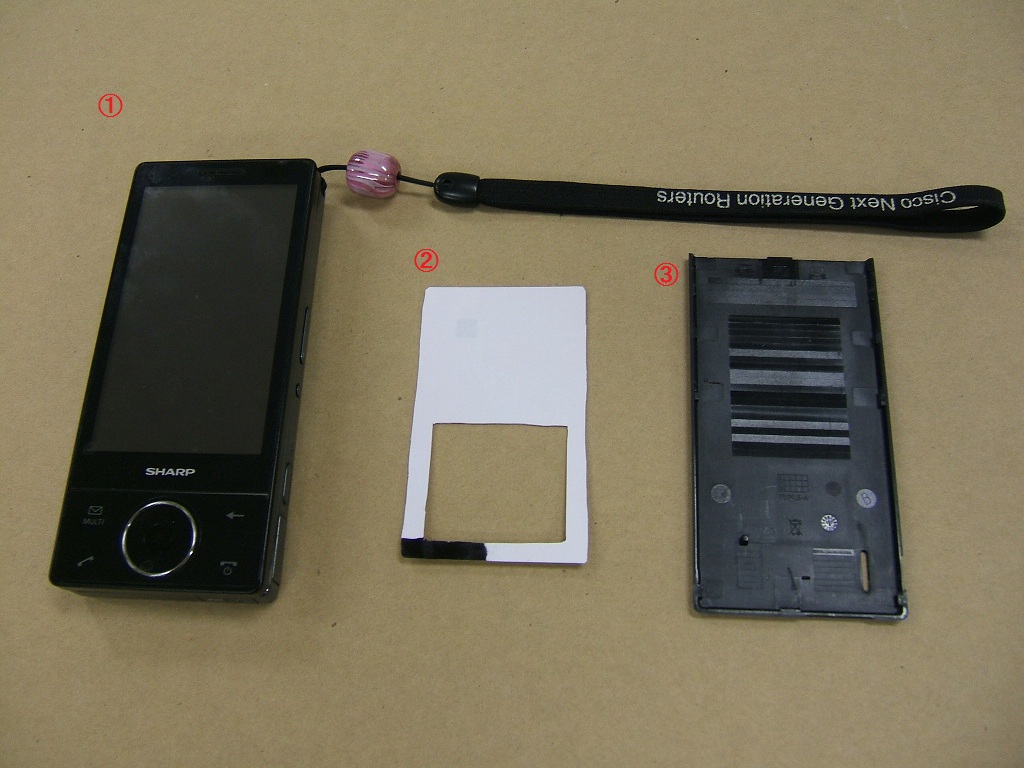

Fig3. 埋め込み対象
以上の工程でnanacoの加工は完了となり携帯電話への埋め込みも可能となる。 ただし、カード側の加工のみでは携帯電話での使用は不可能に近い。通常のお財布ケータイについてはFerica用チップを搭載し、バッテリからの非弱の電力供給をうけ動作を行うアクティブ型の形式をとる。nanacoおよびその他カード型Fericaについては回路がコイル役割となり、読み取り機からの電磁により生成された微弱な電力により動作を行うパッシブ型である。 パッシブ型は受け側に電力が必要が無い代わりに環境による影響 (電磁波遮断、ノイズ等) を受けやすく、 携帯電話への埋め込みを行った場合、本体、および、バッテリ (鉛塊) により通常では動作が困難である。動作を行う為には電磁誘導に影響出さないレベルの電磁波対策が電話機本体側に必要となる。機器の物理的な部分となり半ば中止が考えられたが、本体側にflux社PIT mobileを使用することにより要求レベルのノイズ軽減が可能である事を確認する。シートのサイズが電話機本体を上回る為、電波吸収材のみを切り出し、Fig4バッテリボックスへ固定。

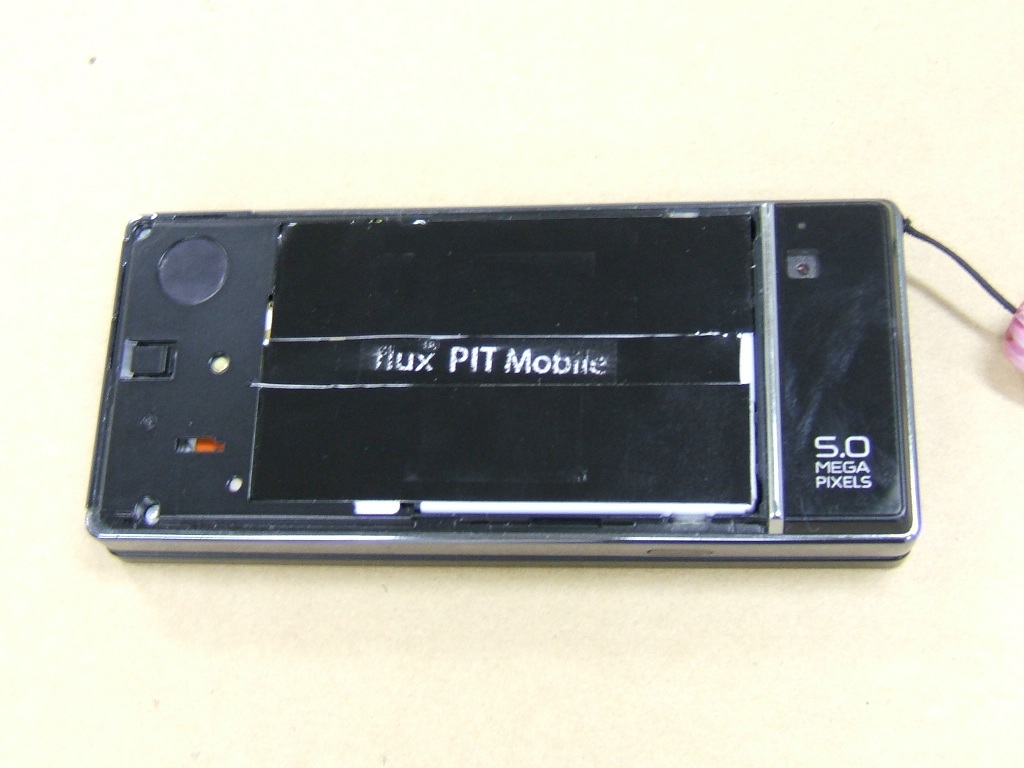

Fig4. flux PITによるノイズ軽減対策
これらのダウンサイズ、および薄化加工により。 nanaco および、電波吸収材がWS027SHへ埋め込む事が可能となり、結果、nanaco3枚(1:構造解析2:回路切断3:うっかり潰す)を犠牲にし「成功」を収める。

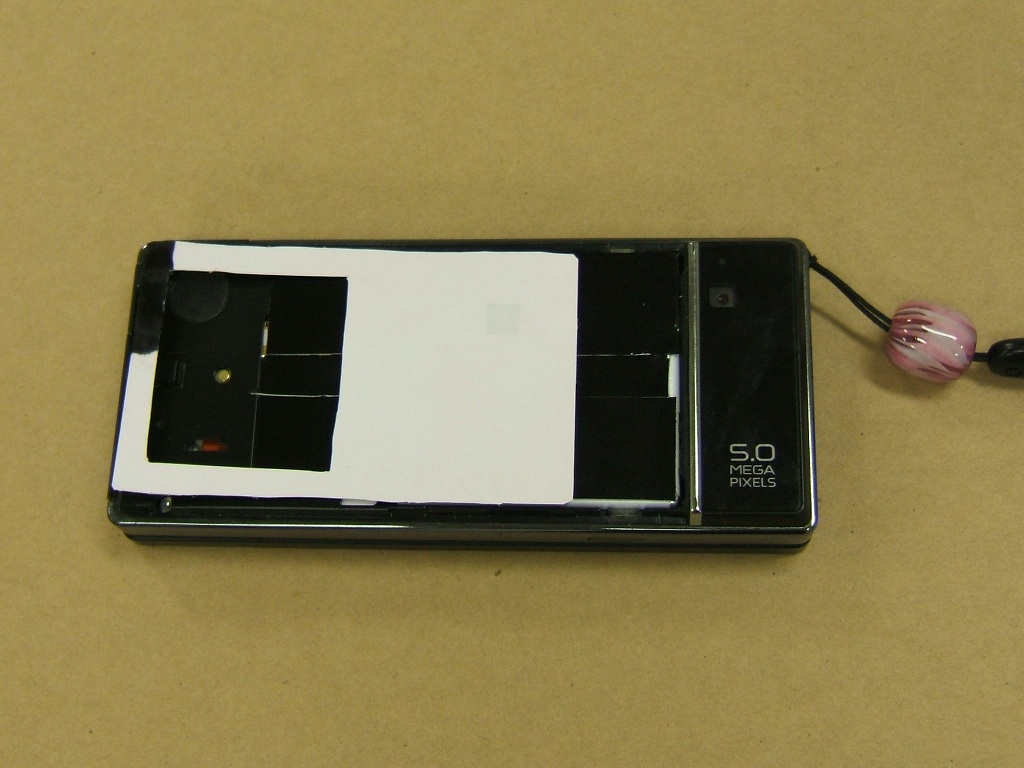

Fig5. nanaco 内蔵図
なお、動作検証についてはPC用Fericaリーダーを使用し、FeliCa Libraryによる動作確認、ならびにセブン銀行ATMによるカード残金照会による動作を確認。 PC用Fericaリーダについては若干出力が弱い為、動作がしない場合がある。最終はATMによる動作確認が望ましい。ただし、業務に迷惑にならぬよう確認の時間帯選択、ならびに念入りな作業工程の確認が必要とされる。

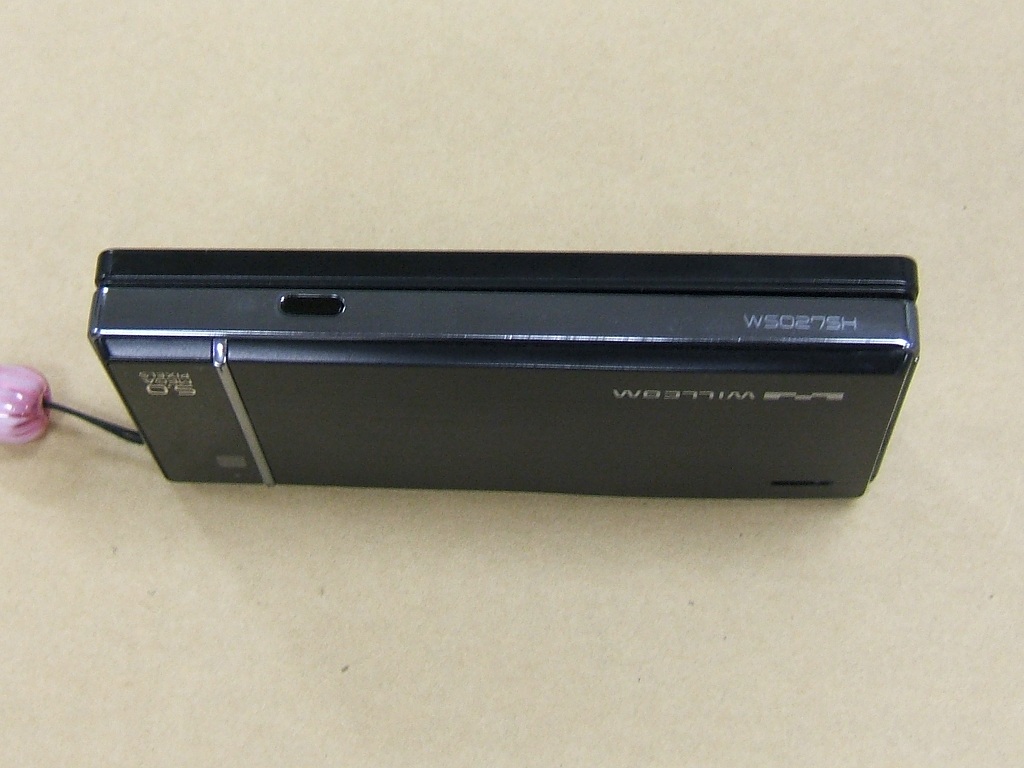

Fig6. WS027SH改 側面
お蔭様で、最近セブンイレブンでの買い物が多くなりました。
ねんがんの おさいふけーたいを てにいれたぞ
ﾆｱ そうかんけいないね
と胸を張って言えます。多分。
